Materiais Atendidos
Aço Carbono
1,0mm
Aço Galvanizado
1,0mm
Inox
0,7mm
Alumínio
2,0mm
Latão
1,0mm
Cobre
1,0mm
ACM
5,0mm
PVC
3,0mm
EVA
5,0mm
Presspan
2,5mm
Eucatex
3,0mm
Papelão
8,0mm
Especificações Detalhadas
Espessura Máxima de Corte
• 1mm a 450N/mm²;
• 0,7mm a 700N/mm²;
Largura Máxima de Corte
• Largura de corte: 3100mm;
Largura da Navalha de Corte
• Largura da navalha: 3150mm;
Acionamento
• Pneumático através de pedestal móvel;
Cortes por Minuto
• Até 12 golpes completos por minuto;
Ângulo de Corte
• 1°30′ de ângulo de corte;
Prensa Chapas
• Acionamento automático;
Potência
• Acionamento Pneumático;
• Necessita de compressor de ar de no mínimo 10 pés;
Mesa de trabalho
• Altura da mesa ao solo: 800mm;
• Guia sobre a mesa para cortes no esquadro;
Batente Traseiro
• Regulagem manual;
• Deslocamento total: até 900mm;
Navalhas de Corte
• Navalha superior e inferior com 2 lados de corte utilizáveis;
• Navalhas com padrão comercial;
Documentação
• Certificados, declarações e ART (consulte-nos);
Segurança
• Carenagem de proteção com visualização do corte facilitada;
Estrutura
• Componentes estruturais soldados, usinados e torneados;
• Testes estruturais de stress e resistências mecânicas através de softwares CAD/CAM;
Pintura
• Pintura industrial própria para aplicação em máquinas e cores de identificação respeitando normas de segurança no trabalho e NR12;
Dimensões
• Medidas (CxLxA): 3895x2330x1488;
• Peso: 1971 Kg;
Maximize sua produção!
Alta precisão, controle avançado e segurança para atender às mais exigentes normas industriais
Por que Escolher a Guilhotina Pneumática da JL Máquinas?

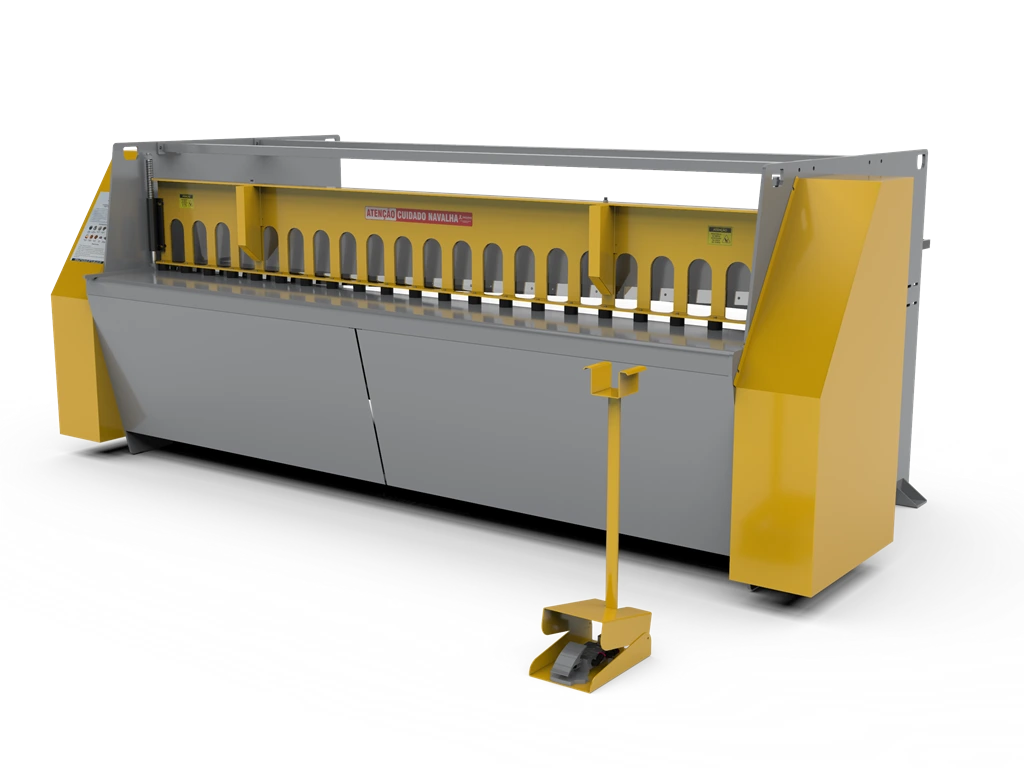

A Guilhotina Pneumática GPN-3101 – 3100 x 1mm oferece o que há de mais moderno em tecnologia para cortes planos precisos e eficientes, com sistemas ajustáveis e recursos automáticos que asseguram alta produtividade e confiabilidade.
Precisão
Cortes precisos para garantir alta qualidade em cada peça.
Eficiência
Pedestal de acionamento móvel para otimizar ciclos de corte.
Versátil
Capaz de cortar diferentes materiais e espessuras.
Segurança
Proteções que facilitam a visualização dos cortes e a segurança operacional
Ergonômica
Design pensado para facilitar a operação e o manuseio das chapas.
Produtividade
Baixíssimo custo operacional e elevando a produtividade industrial.
Robusta
Estrutura reforçada para garantir a durabilidade do equipamento.
Custo-Benefício
Uma solução que entrega valor ao longo do tempo.

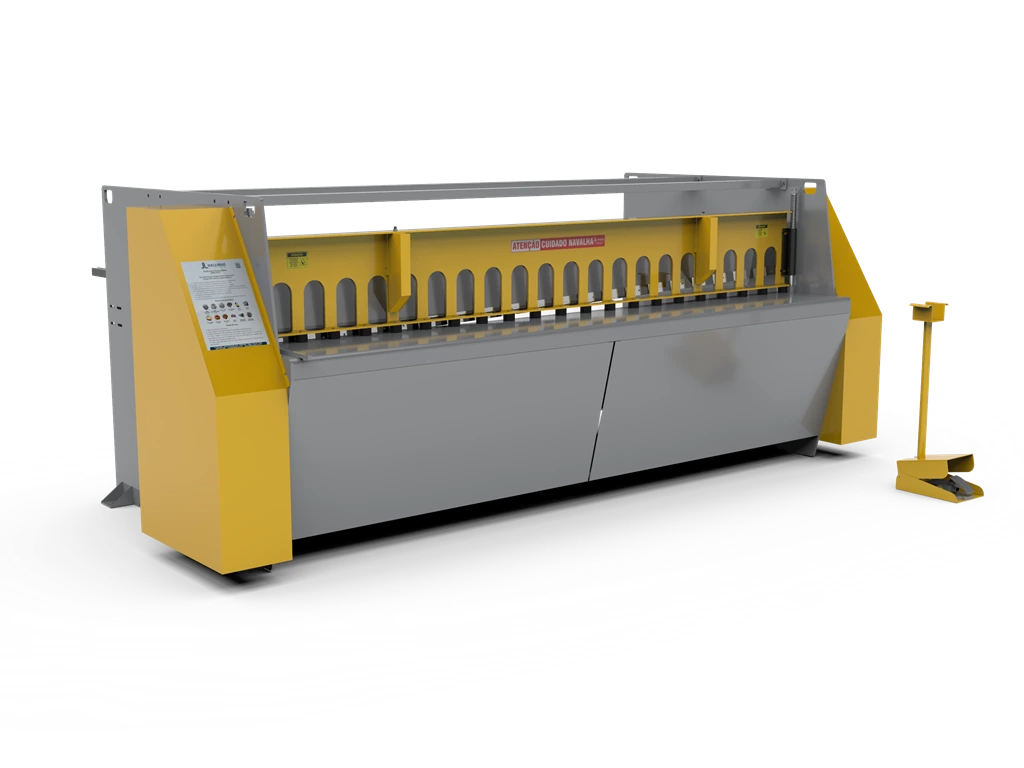

Visualização 360° que Evidencia a Robustez da Guilhotina Pneumática
Descubra cada detalhe da guilhotina pneumática com nossa experiência 360°. Explore ângulos que revelam o design robusto, a ergonomia do pedal e a eficácia das navalhas, destacando a qualidade e confiabilidade do equipamento.
Mais inovação para uma operação mais eficiente
Descubra como a Guilhotina Pneumática GPN-3101 se destaca no mercado, otimizando a produtividade e garantindo a durabilidade das navalhas e a robustez do equipamento. Conheça como a manutenção é facilitada e veja a opinião de clientes que já adquiriram o produto.
Batente Traseiro
Batente Traseiro Batente Traseiro
Ajuste rápido e cortes exatos
Garante precisão e repetibilidade nos cortes, permitindo o posicionamento exato das chapas de acordo com a necessidade da produção. Com o ajuste manual, otimiza o fluxo de trabalho, reduz erros e melhora a eficiência.
Alta Performance
Alta Performance Navalhas de Alta Performance
Precisão, Durabilidade e Eficiência no Corte
Fabricadas em aço resistente (AISI D2 ou HSS) com tratamento térmico. Quatro faces de corte permitem reutilização. Durabilidade depende do material cortado, manutenção e afiação periódica.
Baixa Manutenção
Baixa Manutenção Baixa Manutenção
Manutenção Eficiente, Menos Tempo Ocioso
O acesso facilitado agiliza inspeções e ajustes. Lubrificação, calibração e monitoramento regulares mantêm precisão e confiabilidade do equipamento, evitando falhas e otimizando produção.
Por questões de políticas de compliance, não divulgaremos os nomes das empresas.
Casos de Sucesso
Casos de Sucesso Casos de Sucesso
Máquinas que Revolucionam Empresas
Os depoimentos que destacam automação de processos manuais, aumento de produtividade e precisão. Realocação de equipes para funções estratégicas melhora qualidade e eficiência industrial.
Tenha a Garantia que cada peça seja cortada com qualidade e uniformidade, atendendo às demandas industriais mais exigentes.
Versatilidade nas Operações
A Guilhotina se destaca pela versatilidade, ajustando-se com facilidade a diferentes materiais e espessuras. Com alta precisão em cortes retos, é a solução ideal para aplicações industriais como metalurgia, setor automotivo e metal mecânica.
Eficiência e Economia
Com alta eficiência e economia, o equipamento executa cortes rápidos e precisos, minimizando o desperdício de material e o tempo de produção. Seu baixo consumo de energia e a manutenção reduzida garantem mais rentabilidade para sua empresa.
Segurança para Todos
Todos os equipamentos são projetados em conformidade com as normas NR10, NR12, NR17 e as diretrizes do Ministério do Trabalho e Emprego (MTE), garantindo máxima segurança e ergonomia para a operação industrial.
Componentes de Qualidade, Marcas de Confiança
Conheça as marcas líderes que garantem a qualidade e o alto desempenho das Guilhotinas Hidráulicas da JL Máquinas:
Gerdau
Na construção das máquinas industriais, utiliza-se o aço da Gerdau, garantindo durabilidade e alta resistência para condições exigentes.
Delem
O controlador CNC é da marca Delem, oferecendo precisão e tecnologia de ponta no controle da máquina, com diversas opções de configuração.
Trelleborg
Para garantir o máximo desempenho e resistência, os cilindros hidráulicos utilizam componentes Trelleborg, referência mundial na indústria de tecnologia hidráulica.
Schmersal
As soluções de segurança da Schmersal, empresa europeia de renome, são integradas em nossas máquinas, garantindo proteção máxima a e confiança em ambientes industriais.
Abb
Com a confiança em uma marca global como a ABB, as máquinas são equipadas com os melhores componentes eletroeletrônicos, assegurando eficiência e durabilidade.
Atos Hydraulics
Quando aplicado válvulas hidráulicas monitoradas, as máquinas são equipadas com a tecnologia da Atos, respeitada marca italiana, que garantem máxima eficiência e segurança.
Schneider Eletric
A Schneider, líder em soluções de energia e automação, fornece componentes elétricos para nossas máquinas, garantindo tecnologia de ponta e segurança.
Bosh Rexroth
A Bosch, conhecida mundialmente pela robustez e qualidade, fornece componentes essenciais para o sistema hidráulico da máquina, disponíveis como opcionais.
Invista na Inovação para sua Indústria
Aproveite a oportunidade de transformar a sua produção com as Guilhotinas hidráulicas da JL Máquinas. Alta tecnologia e produtividade para elevar os resultados da sua empresa.
Soluções sob medida que combinam robustez e eficiência para sua indústria.
Máquinas desenvolvidas para atender às demandas específicas de cada cliente, unindo personalização com resistência industrial. Com um design focado na longevidade e no desempenho, a JL Máquinas entrega equipamentos que suportam os desafios diários, garantindo confiabilidade e alta produtividade.
Opcionais disponiveis
Entre as opções disponíveis, destacam-se a regulagem automática da folga entre navalhas, o apoio traseiro pneumático para otimizar o escoamento do material cortado e as cortinas de segurança frontal e traseira, garantindo maior proteção ao operador. Tudo isso proporciona mais precisão, praticidade e segurança no dia a dia.
Simulações estrutural
Utilizamos análise e simulação estrutural para garantir a resistência e durabilidade de nossas guilhotinas. Esse processo avalia tensões, deformações e o comportamento da estrutura em diferentes condições de uso, resultando em um projeto otimizado, mais seguro e confiável para sua operação.
Com uma trajetória de sucesso e milhares de máquinas instaladas, a JL Máquinas eleva a eficiência industrial e garante um futuro de inovação contínua para cada setor atendido.
Máquinas Vendidas
Otimizando processos indústriais e assegurando a satisfação de indústrias ao redor do mundo.
Anos de Inovação
No desenvolvimento de soluções industriais consolidam a JL Máquinas como uma referência no mercado, oferecendo máquinas para corte e conformação.
Segmentos de Atuação
A JL Máquinas atende múltiplos segmentos industriais, fornecendo maquinário de alta tecnologia para setores estratégicos.
Clientes Atendidos
Empresas líderes de mercado confiam nas soluções da JL Máquinas para maximizar sua produção.
Suporte Completo, do Pré ao Pós-Venda
Na JL Máquinas, o compromisso com o cliente vai além da venda. Desde o primeiro contato até o acompanhamento pós-venda, a equipe oferece suporte técnico especializado para garantir o melhor desempenho do equipamento. Com atendimento remoto e visitas presenciais quando necessário, a JL Máquinas assegura que cada operação siga com máxima eficiência.
CONFIABILIDADE
EFICIÊNCIA
SUPORTE TOTAL
Perguntas Frequentes
Precisa de ajuda com alguma coisa? Aqui estão as perguntas mais frequentes.
A capacidade varia conforme o material constadas no início da página.
A guilhotina corta aço carbono, aço galvanizado, inox, alumínio, latão, cobre e outros metais.
O batente traseiro é ajustável manualmente e travado na medida que necessita.
Para as guilhotinas de corte até 2mm no aço carbono não é necessário fazer a regulagem de folga entre navalhas.
Sim! Para efetuar os cortes, basta “travar” o material com o prensa chapas e acionar com os pés o pedal de corte.
A manutenção é simples: lubrificação periódica, troca das navalhas quando necessário e inspeção dos componentes hidráulicos e elétricos.
Depende do material cortado e da frequência de uso, mas as navalhas de aço de ferramentaria garantem longa durabilidade e podem ser reafiaradas.
Sim, fornecemos suporte especializado para instalação e operação caso seja necessario.
Sim! Componentes robustos e eficiente garantem baixa necessidade de manutenção e alta durabilidade.
A máquina possui 1 ano de garantia contra defeitos de fabricação, além de suporte técnico e disponibilidade de peças de reposição.
Guilhotinas com muito tempo de uso apresentam folgas que por sua vez no momento do corte poderá mastigar, dobrar ou até mesmo apresentar disparidade na largura do corte nas extremidades da chapa. As navalhas muitas vezes também já apresentam avarias.
